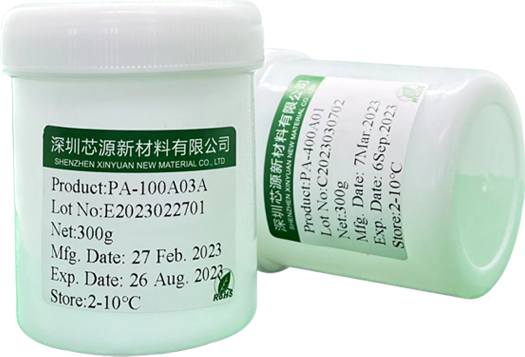

PA-100A03A 芯片级银膏

一款可以实现低温芯片级互连的银膏,与传统焊料相比,导热率提升5倍,使用寿命延长20倍以上,烧结温度最低可至230 ℃。该产品采用印刷工艺,适用于功率芯片与基板之间的连接,在应用中确保更高的热导率以及可靠性。

特征

230℃低温烧结
高导热性能
兼容金银铜界面
耐高温服役特性
优良的印刷特性
无铅、无卤素、无助焊剂
了解更多 >

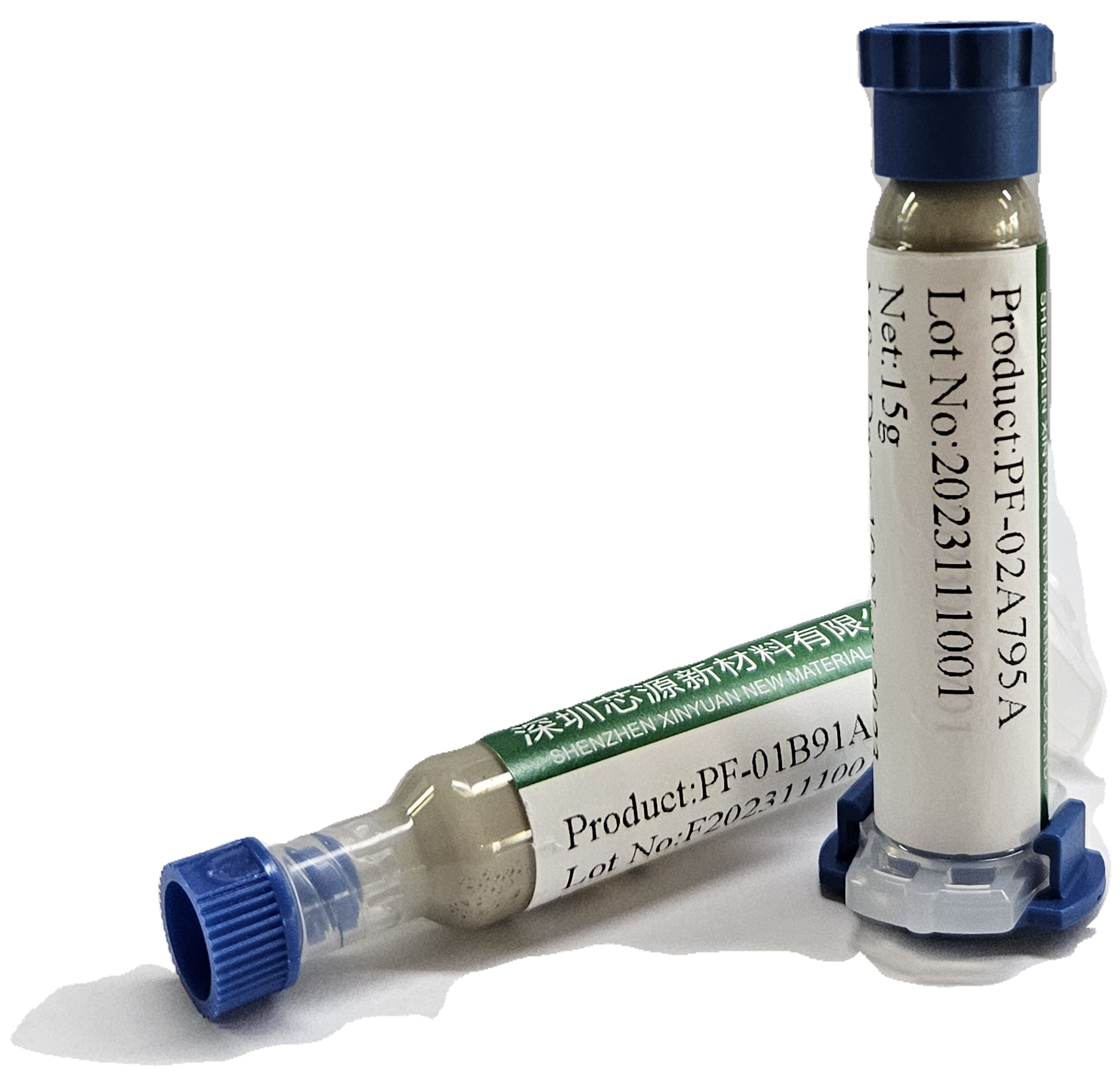

PF-02A795A

一款高导热无压烧结型导电胶,固化温度200 ℃,在金、银界面上具有稳定较高的结合力。连续作业性出众、工艺窗口宽,具有优良的导热能力和可靠性,适用于小尺寸芯片封装。

特征

200℃低温烧结
优良导热性能
Au/Ag界面附着力优异
惰性气氛烧结
稳定的点胶特性
无铅、无卤素、无助焊剂
了解更多 >

PA-200A03A

一款可以实现高可靠芯片级互连的银膜,生产工艺过程无需进行印刷、烘烤等程序,极大提升了操作便利性与生产能力。该产品特别适用于大尺寸芯片结构的封装应用,在烧结后,芯片和基板之间形成高导热的连接层,大幅提升器件封装的散热能力和可靠性。

特征

250℃低温烧结
高导热性能
适用于大面积芯片封装
耐高温服役特性
生产工艺简单
无铅、无卤素、无助焊剂
了解更多 >

PA-600A03

一款可以实现低温互连的烧结银产品,烧结温度最低可至 230 ℃,这款新产品使用过程无需印刷、烘烤,在功率模块封装工艺流程中,能有效提高生产操作便利性与准确度。

特征

250℃低温烧结
高导热导电性能
适用于大面积芯片封装
高温服役特性
生产工艺简单
无铅、无卤素、无助焊剂
了解更多 >

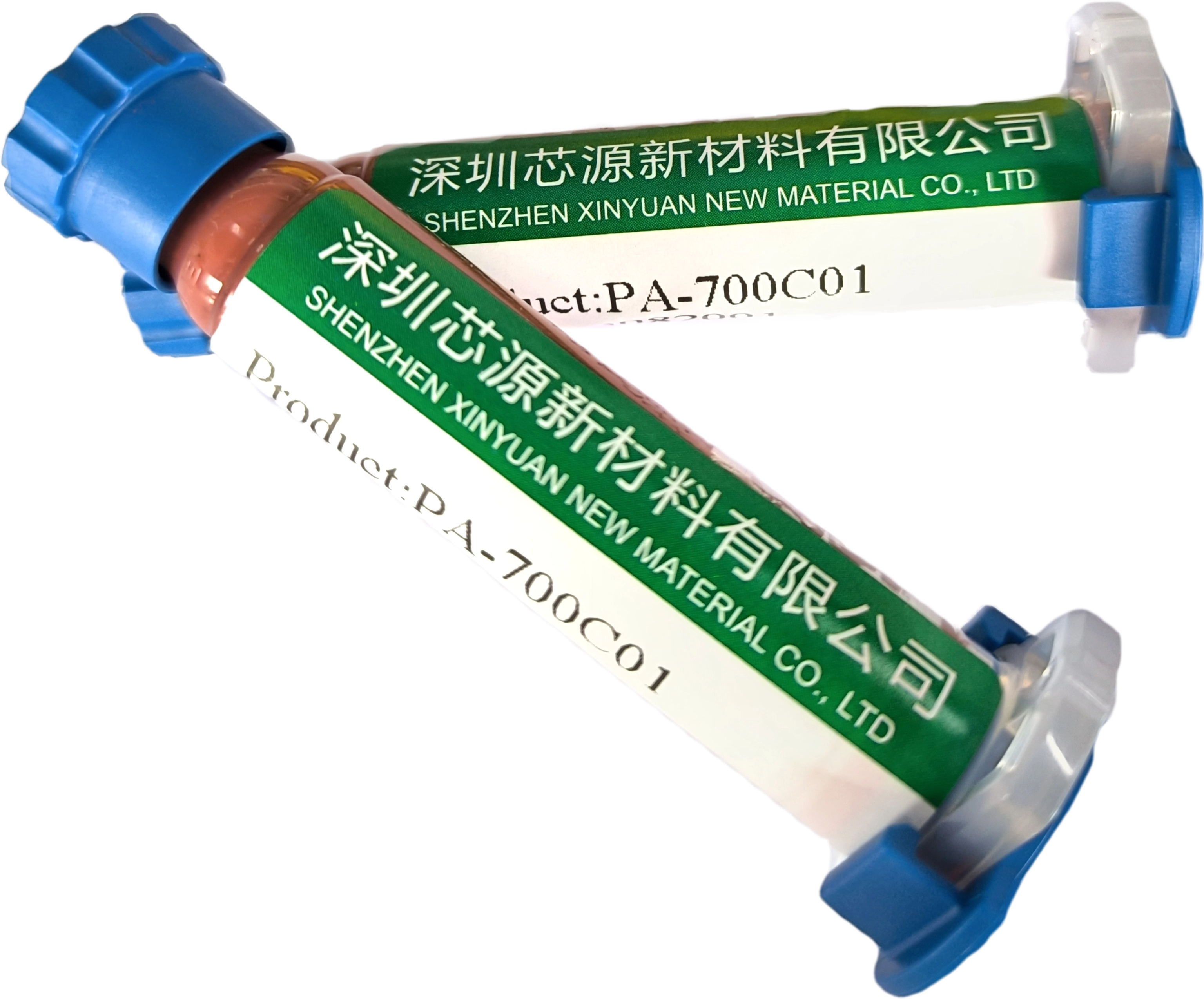

PA-700C01

一款创新开发的有压烧结铜膏材料,可以在芯片和基板间形成高导热及高可靠性的连接层,兼容烧结银的生产工艺流程与设备,相较于银膏具有优良的机械性能与成本优势,是大功率模块封装的理想解决方案。

特征

250℃低温烧结
高导热导电性能
优良机械可靠性
优良的抗氧化特性
使用成本低
无铅、无卤素、无助焊剂
了解更多 >

PA-300A03

一款可以实现芯片正面互连的电极薄片,可以兼容 300-400 um线径的铜线超声键合。相较于铝线,铜具有良好的机械性能、电导率和可靠性,可实现更高的电流密度和更长的服役寿命。该方案可满足SiC模块和IGBT模块封装应用。

特征

250℃低温烧结
超强过流能力
优良机械可靠性
高温服役特性
超宽键合工艺窗口
无铅、无卤素、无助焊剂
了解更多 >

全方案定制

我司创新研发的产品,专门为芯片级互联而优化设计的封装导电方案,适用于大功率车规级功率器件的封装应用。该方案可以基于客户需求进行开发定制,包括母材选型、镀层设计、烧结银结构设计和包装设计,为客户提供打样-测试-量产交付的一站式服务。

特征

250℃低温烧结
超强过流能力
优良机械可靠性
高温服役特性
优良覆银一致性
无铅、无卤素、无助焊剂
了解更多 >

汽车电子

Automotive Electronics

21世纪初,我国在汽车产业转型的重要时期,创造性地将发展新能源汽车与提升产业竞争力、保障能源安全联合在一起。从“十城千辆”工程算起,中国新能源汽车发展已经走过十余年,成绩斐然。

射频通讯

RF Communication

随着无线通信设备的迷你化和便携化,对射频前端的体积和能耗提出了更高的要求。通过引入新材料可以提升射频前端的性能和效率。

LED

LED

从LED行业过去30多年的发展来看,随着科技的进步,高功率、微型化、全彩化成为推动LED应用在显示、背光、照明全面开花的关键词。LED出货颗数也呈现每10年1-2个数量级的爆发式成长,仅过去10年,LED出货颗数就从千亿级以内扩张到万亿级以上。

激光器LD

Laser LD

半导体二极管激光器是最实用最重要的一类激光器。它体积小、寿命长,并可采用简单的注入电流的方式来泵浦,其工作电压和电流与集成电路兼容,并且还可以用高达GHz的频率直接进行电流调制以获得高速调制的激光输出。由于这些优点,半导体二极管激光器在激光通信、光存储、光陀螺、激光打印、测距以及雷达等方面得到了广泛的应用。

风电光伏

Wind power photovoltaic

在全球低碳经济与能源革命的大趋势下,新能源将从当前的辅助能源逐渐成为主力能源,其发展前景不言而喻。近几年,我国也不断推出各种政策,不遗余力的支持新能源发电行业的发展。 根据我国的“双碳目标”,到2060年,风、光等新能源发电要占到总发电量的50%以上。
